単相射出成形機は、製造業、特に中小規模の生産において重要な機器です。この機械の重要なコンポーネントの 1 つは冷却システムであり、成形製品の品質と機械全体の効率を確保する上で重要な役割を果たします。
単相射出成形機における冷却システムの重要性
単相射出成形機の冷却システムは、射出および成形プロセス中に発生する熱を除去する役割を果たします。プラスチックが高温で金型に射出される場合、金型の形状を形成するには冷却して固化する必要があります。冷却プロセスが適切に管理されないと、最終製品の反り、収縮、表面仕上げの低下など、さまざまな問題が発生する可能性があります。
効率的な冷却は、射出成形プロセスのサイクルタイムの短縮にも役立ちます。プラスチックを急速に冷却することで、機械はより多くの部品をより短期間で生産できるようになり、生産性と全体的な生産量が向上します。さらに、適切に設計された冷却システムは、時間の経過とともに金型に損傷を与える可能性がある過熱や熱応力を防ぎ、金型の寿命を延ばすことができます。
冷却システムのコンポーネント
単相射出成形機の冷却システムは通常、いくつかの主要なコンポーネントで構成されており、それぞれが冷却プロセスで特定の役割を果たします。
冷却水循環システム
冷却水循環システムは冷却システムの心臓部です。金型や機械の他の高温コンポーネントからの熱を吸収するための冷却剤として水を使用します。このシステムには、水ポンプ、パイプ、熱交換器が含まれます。
ウォーターポンプは、システム内に冷却水を循環させる役割を果たします。給水タンクや市の水道などの水源から水を汲み上げ、パイプを通して金型や冷却が必要なその他のコンポーネントに送ります。パイプは、水がシステム内をスムーズかつ均一に流れ、熱伝達効率を最大化するように設計されています。
熱交換器は冷却水から熱を除去するために使用されます。熱は水から空気や他の液体などの二次冷却材に伝達され、その後環境中に放散されます。シェルアンドチューブ熱交換器、プレート熱交換器、空冷熱交換器など、さまざまなタイプの熱交換器が利用可能です。
温度制御ユニット (TCU)
温度制御ユニットは冷却システムの重要な部分です。冷却水の温度を特定の設定値に維持するために使用されます。 TCU は水の温度を監視し、水の流量や熱交換器の動作を調整して温度を望ましい範囲内に保ちます。
TCU は通常、温度センサー、コントローラー、加熱または冷却要素で構成されます。温度センサーは水の温度を測定し、コントローラーはこの情報を使用して水を加熱する必要があるか冷却する必要があるかを判断します。温度が低すぎる場合、発熱体が作動して水の温度が上昇します。温度が高すぎる場合は、冷却要素が作動して温度を下げます。
金型冷却チャンネル
金型冷却チャネルは、冷却システムの不可欠な部分です。これらは、冷却水が金型内を流れるように設計されており、プラスチックが固まるときにプラスチックから熱を奪います。冷却チャネルの設計は、金型内の効率的な冷却と均一な温度分布を確保するために非常に重要です。
冷却チャネルは通常、金型に穴を開けるか機械加工され、そのサイズ、形状、レイアウトは金型のサイズと複雑さによって異なります。目標は、冷却水がチャネル内を均一に流れ、水とプラスチック間の熱伝達を最大化することです。場合によっては、冷却効率を向上させるために、コンフォーマル冷却などの追加の冷却技術が使用される場合があります。
冷却システムの種類
単相射出成形機で使用される冷却システムにはさまざまなタイプがあり、それぞれに独自の長所と短所があります。
水冷システム
水冷システムは、射出成形機で使用される最も一般的なタイプの冷却システムです。比較的シンプルでコスト効率が高く、効率的な冷却パフォーマンスを提供します。水冷システムでは、水を冷却剤として使用し、金型や機械の他のコンポーネントを循環させて熱を除去します。
水冷システムの主な利点の 1 つは、その高い熱伝達効率です。水は比熱容量が大きいため、温度を大幅に上昇させることなく大量の熱を吸収できます。これにより、水が金型やその他の高温の部品から熱を効果的に除去し、プラスチックを急速に冷却して固化させることができます。
ただし、水冷システムにもいくつかの制限があります。水を継続的に供給する必要がありますが、水資源が限られている地域ではそれが課題となる場合があります。さらに、冷却システムの性能に影響を与える可能性がある腐食やスケールを防ぐために水を処理する必要があります。
空冷システム
空冷システムは、金型や機械のその他のコンポーネントから熱を除去するために空気を冷却剤として使用します。これは、特に小型から中型の射出成形機にとって、水冷システムに代わるシンプルでコスト効率の高い代替手段です。
空冷システムは通常、機械の高温のコンポーネントに空気を吹き付けるファンまたは送風機で構成されます。空気はコンポーネントから熱を吸収して運び去り、機械を冷却します。空冷システムは設置とメンテナンスが比較的簡単で、水を常時供給する必要がありません。
ただし、空冷システムにはいくつかの制限があります。水冷システムに比べて熱伝達効率が低いため、プラスチックの冷却に時間がかかる場合があります。さらに、空冷システムは高温用途や大規模な生産には適さない場合があります。
ハイブリッド冷却システム
ハイブリッド冷却システムは、水冷システムと空冷システムの利点を組み合わせたものです。金型やその他のコンポーネントから熱の大部分を除去するために水を一次冷却剤として使用し、水をさらに冷却するために空気を二次冷却剤として使用します。
ハイブリッド冷却システムは通常、水冷システムと空冷熱交換器で構成されます。水冷システムは冷却水を金型やその他のコンポーネントに循環させ、空冷熱交換器が水から熱を奪います。この水冷と空冷の組み合わせにより、水の消費量を削減しながら効率的な冷却パフォーマンスを実現します。
当社の単相射出成形機と冷却システム
単相射出成形機の大手サプライヤーとして、当社は高度な冷却システムを備えた幅広い機械を提供しています。当社の機械は効率的で信頼性の高いパフォーマンスを提供するように設計されており、高品質の成形製品と最大の生産性を保証します。
当社の冷却システムは、各アプリケーションの特定の要件を満たすように慎重に設計および設計されています。最新のテクノロジーと素材を使用して、最適な冷却パフォーマンスとエネルギー効率を確保します。当社の水冷システムには高品質のポンプ、パイプ、熱交換器が装備されており、温度制御ユニットは正確な温度制御を実現するように設計されています。
標準の冷却システムに加えて、お客様の固有のニーズを満たすカスタマイズされた冷却ソリューションも提供しています。当社の経験豊富なエンジニアのチームは、お客様と協力して、お客様の特定の要件に合わせた冷却システムを設計および開発できます。
弊社の単相射出成形機または冷却システムにご興味がございましたら、ぜひお問い合わせください。お問い合わせ詳細については。当社の営業チームが喜んでお客様のお問い合わせに対応し、詳細な見積もりを提供いたします。
結論
冷却システムは、単相射出成形機の重要なコンポーネントです。成形品の品質を確保し、サイクルタイムを短縮し、金型の寿命を延ばす上で重要な役割を果たします。利用可能なさまざまなコンポーネントと冷却システムの種類を理解することで、射出成形用途に最適な冷却システムを選択できます。
単相射出成形機のサプライヤーとして、当社はお客様に高品質の機械と高度な冷却システムを提供することに尽力しています。当社の製品とサービスは、お客様の生産効率を向上させ、製造目標を達成するのに役立つと信じています。ご質問がある場合、またはさらに詳しい情報が必要な場合は、お気軽にお問い合わせください。
参考文献
- 「射出成形ハンドブック」Dominik Johannaber 著
- 「プラスチック加工技術」チャールズ・A・ハーパー著
- 「射出成形のための冷却システム設計」ジョン・ボーモント著

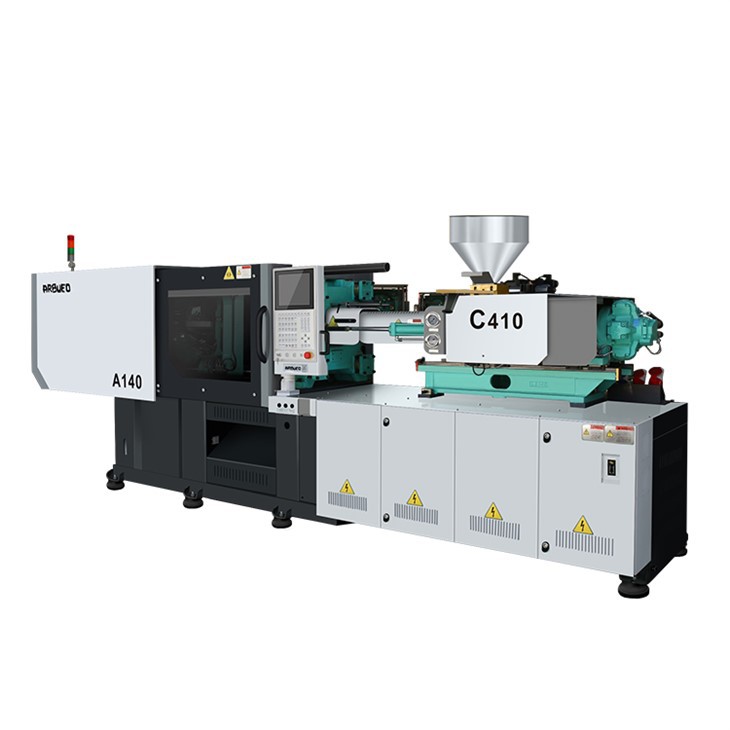

当社の製品の詳細については、当社の Web サイトにアクセスしてください。ポリウレタンフォーム射出成形機、ホットランナー射出成形機、 そして家庭用プラスチック射出成形機。単相射出成形機の購入をご検討の場合は、別途交渉させていただきますので、お気軽にお問い合わせください。
