プラスチック製造の分野では、油圧技術と電気技術の完璧な融合を提供するハイブリッド射出成形機が革新的なソリューションとして登場しました。ハイブリッド射出成形機 [ハイパーリンク: "/injection-molding-machine/last-injection-machine/hybrid-injection-moulding-machine.html"] の大手サプライヤーとして、当社はこれらの洗練された機械の各コンポーネントの重要性を理解しています。重要な役割を果たす部品の 1 つがクランプ ユニットです。このブログでは、ハイブリッド射出成形機における型締ユニットの役割の複雑さを掘り下げ、その機能、重要性、射出成形プロセス全体に及ぼす影響を探っていきます。
ハイブリッド射出成形機を理解する
型締ユニットの役割について詳しく説明する前に、ハイブリッド射出成形機とは何かについて基本を理解しておくことが重要です。ハイブリッド射出成形機は、油圧技術と電気技術の最高の部分を組み合わせています。油圧システムはクランプと射出に必要な高い力を提供し、電気システムは正確な制御、エネルギー効率、およびより速いサイクル時間を提供します。この組み合わせにより、強力なだけでなく、非常に効率的かつ正確な機械が誕生し、幅広いプラスチック射出成形用途に最適です。
クランピングユニット: 概要
型締ユニットは射出成形機の 2 つの主要コンポーネントのうちの 1 つであり、もう 1 つは射出ユニットです。その主な機能は、射出プロセス中に金型を閉じた状態に保持し、適切なタイミングで金型を開閉することです。クランプ ユニットは、固定プラテンと可動プラテン、タイ バー、クランプ機構、油圧または電気駆動システムなどのいくつかの部品で構成されています。
クランピングユニットの機能
1. 型の開閉
クランピング ユニットの最初の最も明白な機能は、金型を閉じたり開いたりすることです。射出プロセスの開始時に、クランプ ユニットが可動プラテンを固定プラテンに向かって移動させ、金型を閉じます。プラスチックが射出されて冷却されると、クランプ ユニットが金型を開き、完成した部品を取り出すことができます。一貫した部品の品質を確保するには、このプロセスが正確で反復可能である必要があります。
2. 型締め
射出プロセスでは、溶融プラスチックが金型キャビティに射出される際に高圧がかかります。クランプ ユニットは、この圧力に対して金型を閉じた状態に保持するのに十分な力を生成できなければなりません。型締力として知られるこの力は、射出成形機の最も重要な仕様の 1 つです。型締力が低すぎると、射出中に金型がわずかに開き、成形品にバリ (余分なプラスチック) が形成されることがあります。一方、型締力が高すぎると、金型や機械自体が損傷する可能性があります。
3. 金型の位置合わせ
高品質の部品を製造するには、金型を適切に位置合わせすることが重要です。クランプ ユニットは、移動プラテンと固定プラテンが平行であること、および金型の半分が適切に位置合わせされていることを保証します。この位置合わせは射出プロセス全体を通じて維持され、不均一な肉厚や不十分な表面仕上げなどの部品欠陥につながる可能性のある位置ずれを防ぎます。
4.完成品の取り出し
プラスチックが冷えて固まると、クランプ ユニットが金型を開き、排出システムが作動して完成した部品を金型から取り出します。クランプユニットは、排出機構の動作に必要なスペースを提供することで、このプロセスで役割を果たします。
ハイブリッド射出成形機における型締ユニットの重要性
1. エネルギー効率
ハイブリッド射出成形機の主な利点の 1 つは、エネルギー効率です。ハイブリッド機械のクランプユニットは、エネルギー消費を最適化するように設計されています。クランプユニットに使用されている電気駆動システムにより、クランプ力と速度を正確に制御でき、エネルギーの無駄を削減します。さらに、クランプユニットの油圧システムは必要なときのみ動作するように設計できるため、エネルギー効率がさらに向上します。
2. 精度と再現性
射出成形では、一貫した高品質の部品を製造するために、高レベルの精度と再現性が必要です。油圧技術と電気技術を組み合わせたハイブリッド機械のクランプ ユニットは、優れた精度と再現性を実現します。電気駆動システムはクランプ力と位置を正確に制御し、油圧システムはクランプに必要な高い力を保証します。この組み合わせにより、サイクルごとに金型を高い精度で閉じた状態に保持できるクランプ ユニットが実現します。
3. サイクルタイムの短縮
ハイブリッド射出成形機の型締ユニットは、サイクル タイムの短縮に貢献します。電気駆動システムにより可動プラテンの迅速な移動が可能になり、金型の開閉に必要な時間を短縮します。さらに、型締力と型締速度を正確に制御することで、射出時間と冷却時間を短縮でき、機械の全体的なサイクルタイムがさらに向上します。
4. 多用途性
ハイブリッド射出成形機はその多用途性で知られており、型締ユニットはその役割を果たします。クランプユニットは幅広い金型サイズとタイプに対応できるように設計されており、機械はさまざまな用途に適しています。小型で複雑な部品を製造する場合でも、大型で複雑なコンポーネントを製造する場合でも、ハイブリッド マシンのクランプ ユニットは特定のニーズに合わせて調整できます。
型締ユニットが射出成形プロセスに及ぼす影響
クランプ ユニットは射出成形プロセス全体に大きな影響を与えます。クランプ ユニットが適切に機能すると、射出中に金型が確実に閉じた状態に保たれ、バリやその他の欠陥が防止されます。また、金型の開閉がスムーズかつ正確に行われるため、効率的な部品の取り出しが可能になります。さらに、クランプ ユニットのクランプ力と速度を制御する能力は、完成品の品質に影響を与えます。クランプ力と速度を調整することで、オペレータはさまざまな材料や部品の形状に合わせて射出プロセスを最適化できます。
ケーススタディ: 実際のアプリケーションにおけるクランプユニットの役割
ハイブリッド射出成形機における型締ユニットの重要性を説明するために、実際のアプリケーションを考えてみましょう。自動車部品のメーカーは、[ハイパーリンク: "/injection-molding-machine/last-injection-machine/a398-mercury-series-injection-molding-machine.html"] 398 トンの横型油圧式射出成形機を使用して、複雑なプラスチック部品を製造しています。この機械のクランプユニットは部品の品質を確保するために非常に重要です。
クランプ ユニットは、射出中に大型の金型を閉じた状態に保持するために必要な高いクランプ力を提供します。クランプユニットの電気駆動システムにより、クランプ力と速度を正確に制御でき、金型に損傷を与えることなくプラスチックが金型キャビティに均一に射出されることが保証されます。また、クランピング ユニットにより、金型の開閉がスムーズになり、完成品を効率的に取り出すことができます。
クランプ ユニットの高性能の結果、メーカーは一貫した寸法と優れた表面仕上げを備えた高品質の自動車部品を生産することができます。クランプ ユニットのおかげもあってハイブリッド マシンのエネルギー効率が向上し、メーカーの運用コストの削減にも役立ちます。
結論と行動喚起
結論として、型締ユニットはハイブリッド射出成形機の重要なコンポーネントです。これは、金型の開閉から、射出中の金型の閉じた保持と完成品の取り出しに至るまで、射出成形プロセスにおいて重要な役割を果たします。必要な型締力の提供、金型の位置合わせの確保、エネルギー効率の向上など、クランピング ユニットの機能は機械全体のパフォーマンスにとって重要な部分となっています。

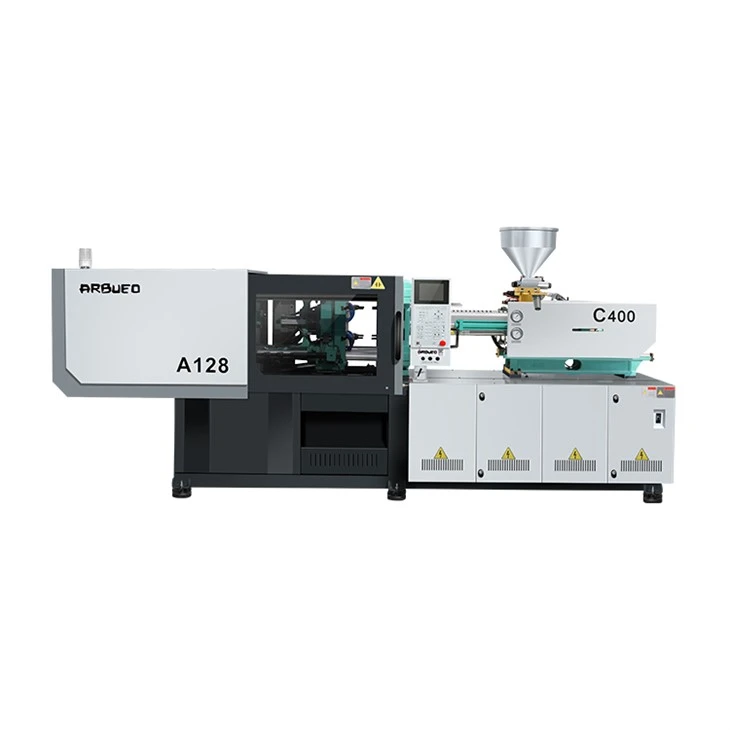

ハイブリッド射出成形機をご検討中の場合、または既存の装置のアップグレードをお考えの場合は、お客様の具体的なニーズについてご相談ください。 [ハイパーリンク: "/injection-molding-machine/last-injection-machine/hybrid-injection-moulding-machine.html"] ハイブリッド射出成形機の大手サプライヤーとして、当社はお客様の用途に適した機械を見つけるお手伝いをする専門知識と経験を持っています。 [ハイパーリンク: "/射出成形機/プラスチック射出成形機/a398-mercury-series-injection-molding-machine.html"] 398 トンの横型油圧式射出成形機または [ハイパーリンク: "/射出成形機/プラスチック射出成形機/油圧クランプ射出成形機.html"] が必要かどうか。 128トン横型油圧式射出成形機、お客様のご要望に合わせたソリューションをご提供いたします。調達の取り組みを開始するには、今すぐお問い合わせください。
